Терминология породоразрушающего инструмента. Алмазные коронки

Алмазная коронка
Это инструмент, предназначенный для создания отверстий в твердых материалах с последующим изъятием керна или без него. Алмазные коронки используются в бурильных системах, применяемых в строительстве, добывающей промышленности, а также при проведении геологических изысканий.

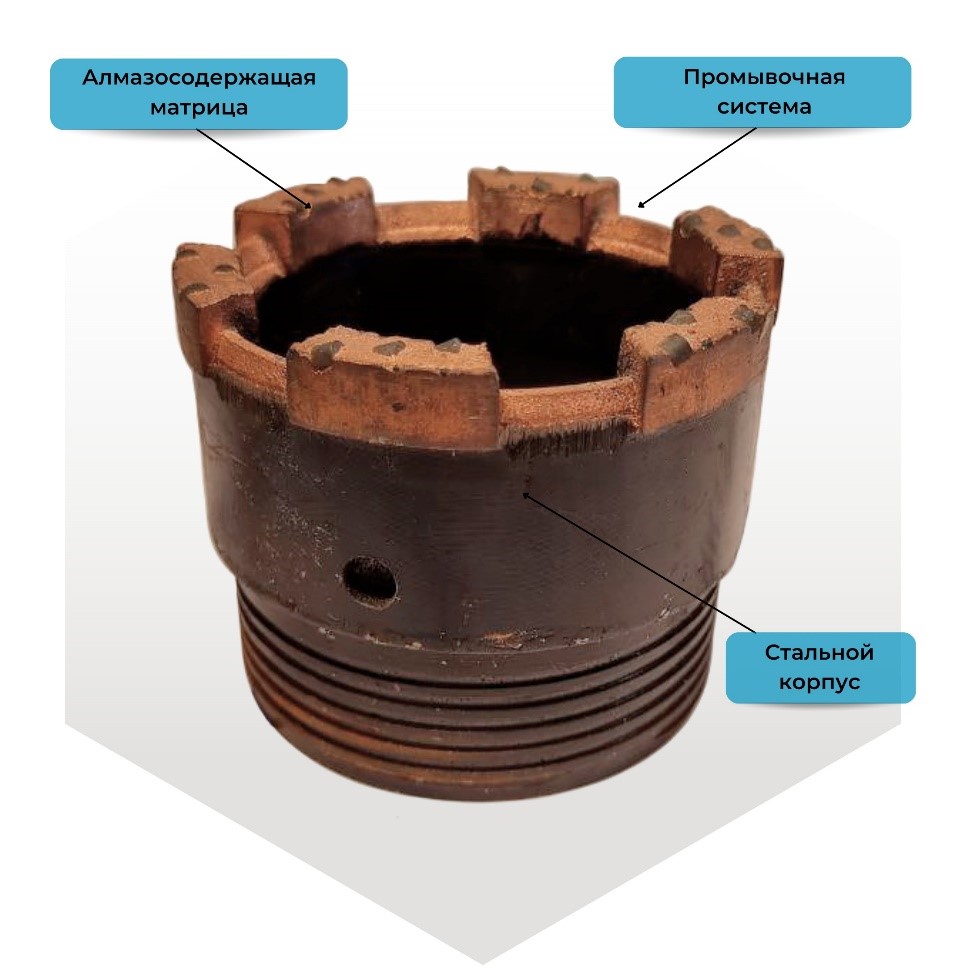

Алмазная коронка состоит из алмазосодержащей матрицы и стального корпуса с нарезанной резьбой. В матрице имеются промывочные каналы, число и форма которых неодинаковы в коронках различного назначения и диаметров.

Алмазосодержащая матрица алмазных коронок
Это материал, состоящий из алмазных частиц, закрепленных в связующем материале, таком как металлическая или керамическая матрица. В процессе изготовления матрица коронки припаивается к стальному корпусу. Внешний вид матрицы коронок определяется, в основном, конструкцией промывочной системы, формой торца и расположением алмазов. Форма торца определяется назначением инструмента в условиях его эксплуатации. В таблице приведены характеристика, назначение и область применения, форма и профиль торца основных конструктивных форм коронок, применяемых в геологоразведочном бурении.

Стальной корпус алмазных коронок
Это внешний защитный слой коронки, который обеспечивает прочность, устойчивость к износу и механическим повреждениям. Стальной корпус обычно изготавливают из высококачественной стали, такой как сталь 45, 40Х, 65Г и другие. Стальной корпус имеет специальную конструкцию, позволяющую надежно закрепить алмазную порошковую или сегментированную насадку. Кроме того, он обеспечивает равномерное распределение нагрузки на алмазные зерна и предотвращает их отслоение.

Промывочная система алмазной коронки
Это совокупность конструктивных элементов, обеспечивающих прохождение промывочной жидкости через коронку, ее охлаждение и вынос шлама из-под торца коронки во время бурения. Чем больше шлама образуется в процессе бурения, тем больше должна быть пропускная способность промывочной системы коронки. Если выбуренные частицы породы не сразу удаляются с забоя скважины, то они, повторно попадая под торец матрицы коронки, снижают эффективность бурения, так как работа, затрачиваемая на измельчение уже отделенных от забоя частиц, является бесполезной.
