Система промывки шарошечных долот

Одной из основных особенностей конструктива долот является система промывки, предназначенная для очистки забоя от выбуренной горной породы (шлама), охлаждения и очистки элементов долота.

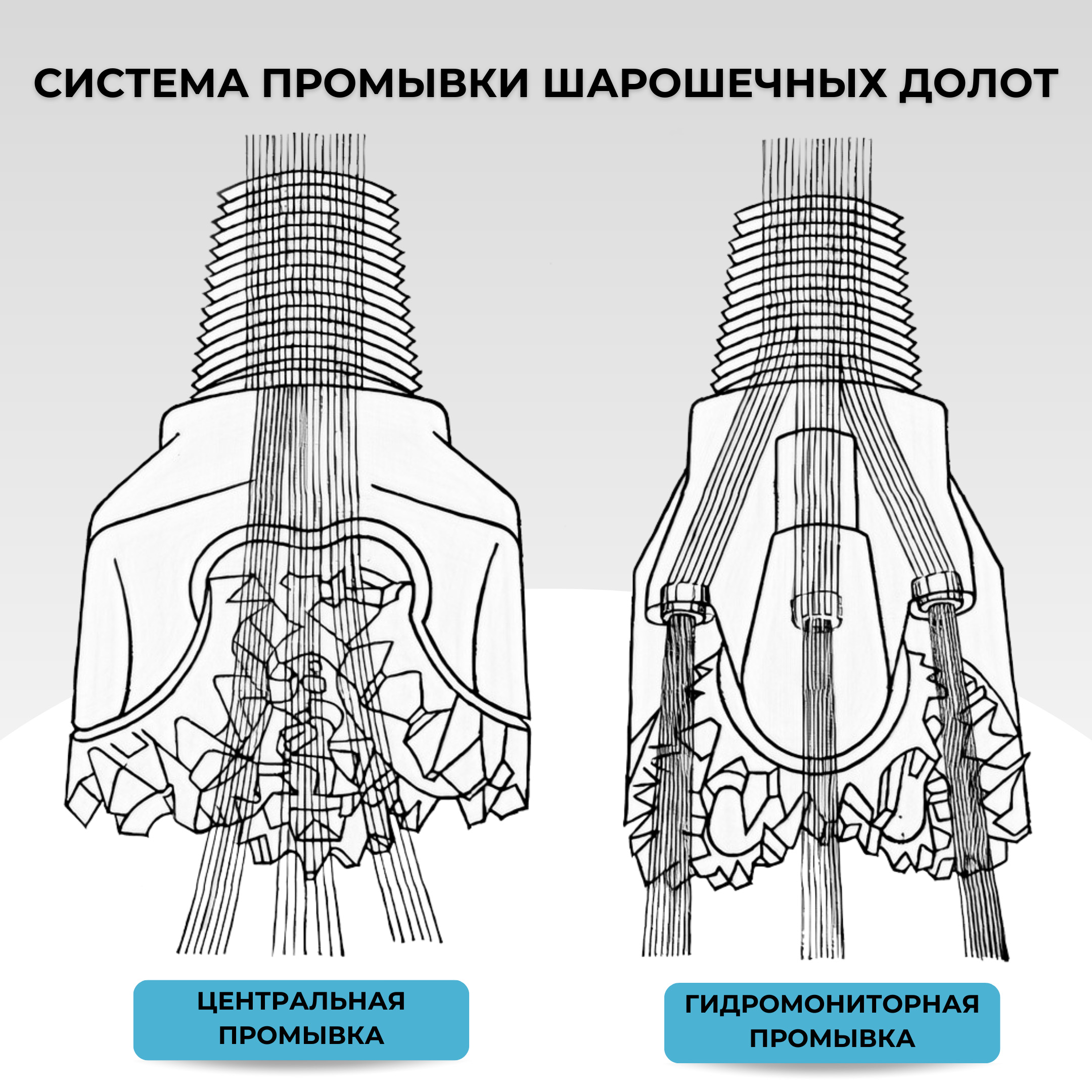

Большинство шарошечных долот, выпускаемых различными фирмами мира, по расположению и конфигурации имеют две основные схемы промывки — с центральным промывочным каналом и боковую (гидромониторную) с периферийными каналами. При этом стандартной является боковая промывка через сменные гидромониторные насадки.



Центральная промывка

Центральная промывка через округлое отверстие в центре долота (в котором может устанавливаться насадка) обычно применяется в долотах малого диаметра с негерметизированными опорами.

У долот с центральным каналом (цилиндрическим или щелевидным) поток промывочной жидкости направляется на шарошки, омывает их и затем попадает на забой.

Центральная система промывки выполняется в долотах для разбуривания твердых и очень твердых пород. Такая система промывки имеет весьма высокий коэффициент расхода от 0,9 до 0,95.



Преимущества: Струя промывочной жидкости из отверстия движется вдоль образующих шарошек, хорошо очищая и охлаждая вооружение и достигнув забоя, растекается по нему в радиальных направлениях, очищая от шлама. Использование центральной насадки предотвращает налипание породы на шарошки (сальникообразование) и обеспечивает лучшую очистку забоя и повышение механической скорости бурения.



Недостаток: Слабое гидродинамическое воздействие струи жидкости на забой, т. к. большая часть энергии струи расходуется при взаимодействии с шарошками. Увеличении скорость струи более 30 м/с для повышения ее кинетической энергии не допускается, так как в этом случае становится существенным эрозионный износ промывочного отверстия и шарошек.



Комбинированная промывка

В долотах диаметром более 200 мм может применяться комбинированная промывка, сочетающая боковые и центральную гидромониторные насадки.

Некоторые производители применяют в своих долотах комбинированную промывку через патентованные удлиненные щелевые боковые насадки и трехщелевую центральную насадку, направляющие струи промывочной жидкости между шарошками.



Боковая (гидромониторная) промывка

Боковая промывка через сменные гидромониторные насадки является более распространенной.



Виды гидромониторных насадок



По материалу изготовления:

— металлокерамические

— твердосплавные



По приближенности к забою:

— миниудаленные

— стандартные

— удлиненные – приближенные к забою

— максимально удлиненные



Наиболее часто используют металлокерамические насадки с коноидальным или коническим каналом. Они предназначены для создания направленного потока, который по выходе из долота со скоростью выше 80 м/с устремляется прямо на забой.



Боковая промывка применяется для разбуривания мягких и средней твёрдости горных пород. При бурении скорость истечения жидкости из отверстий составляет 80-120 м/с. Для предупреждения эрозионного износа долота промывочные отверстия оборудуются гидромониторными узлами, а струи жидкости направляются непосредственно на забой. Очистка шарошек от шлама осуществляется отраженными от забоя потоками жидкости.



Преимущество: Высокая энергия струи, позволяющая реализовать отрыв шлама на периферийной части забоя по первой схеме. В средней части забоя шлам отрывается под действием радиальных потоков жидкости.



Вариантом боковой промывки является асимметричная схема промывки с использованием двух миниудлиненных насадок. При этом гидромониторный узел на третьей лапе долота отсутствует, что дает увеличение площади проходного сечения вокруг долота и способствует более эффективному выносу шлама.
